Bodenmörtel im Überblick

Bodenmörtel im Überblick

Der pumpfähige Verfüllbaustoff, der sich selbst verdichtet und nivelliert – ganz ohne mechanische Verdichtung.

Zeitweise fließfähig
Selbstverdichtend
Selbstnivellierend

Besondere Stärken

Tagline

Naturafix Bodenmörtel ist ein zeitweise fließfähiger, selbstverdichtender und selbstnivellierender Verfüllbaustoff. Er ist pumpfähig, volumenstabil, umweltverträglich und nahezu setzungsfrei – ohne mechanische Verdichtung.

Zeitweise fließfähig
Selbst­verdichtend
Selbst­nivellierend
Hohe Volumen­stabilität
Druck­festigkeit ohne mech. Verdichtung
Pumpfähig
Umwelt­verträglich
Nahezu setzungsfrei

Unser Bodenmörtel mit auftriebs­reduzierten Eigen­schaften eignet sich besonders bei Gefälle und Steigungen

  • This is just placeholder text. Don’t be alarmed, this is just here to fill up space since your finalized copy isn’t ready yet. Once we have your content finalized, we’ll replace this placeholder text with your real content.

  • This is just placeholder text. Don’t be alarmed, this is just here to fill up space since your finalized copy isn’t ready yet. Once we have your content finalized, we’ll replace this placeholder text with your real content.
  • This is just placeholder text. Don’t be alarmed, this is just here to fill up space since your finalized copy isn’t ready yet. Once we have your content finalized, we’ll replace this placeholder text with your real content.

Auftriebsreduziert – für Gefälle und Steigungen

Tagline

Bauplanung auf der Baustelle

Wo Naturafix Bodenmörtel überzeugt

Bodenmörtel – Flüssigboden (ZFSV)

Die folgende Anwendungsbeispiele zeigen, in welchen Einsatzsparten Naturafix® Bodenmörtel (ZFSV) technisch besonders überzeugt, welche Funktion das Produkt dort jeweils übernimmt und warum es sich dabei gegenüber klassischen Verfüllmethoden auszeichnet.

01

Leitungsbau – Strom-, Gas-, Fernwärme- & Tele­kommunikations­leitungen

Funktion: Bettung und vollständige Ummantelung erdverlegter Leitungen

  • Hohlraumfreie Umhüllung: Da Naturafix fließfähig ist, umschließt es Kabel und Rohre lückenlos – auch an Muffen, Abzweigen und engen Leitungspaketen, wo mechanische Verdichtung kaum greift.
  • Punktlastfreie Lagerung: Keine konventionellen Verdichtungsgeräte mit Personal nötig. Keine punktuellen Druckbelastungen auf Kabelisolierung oder Rohrwand, die zu Langzeitschäden führen könnten.
  • Gleichmäßige Wärmeableitung: Homogene Einbettung ohne Lufteinschlüsse verbessert die Wärmeabfuhr bei Stromkabeln und reduziert das Risiko von Hotspots (Wärmestau).
  • Wärmedämmende Sonderrezeptur (in Erprobung): Isoliert den Rohrbereich gegen sommerliche Bodenerwärmung und hält die Temperatur im Rohr. Dies reduziert das Risiko einer deutlichen Wassererwärmung und damit eventuell verbundener Verkeimung u.a. bei Trinkwasserleitungen.
ReferenzprojektZeiss Prozesswasserrohre
02

Kanal- & Abwasserbau

Funktion: Grabenverfüllung und Rohrbettung im Kanalbau

  • Geringe Wasserdurchlässigkeit: Verhindert Unterspülungen und Auswaschungen im Rohrumfeld – ein häufiger Schadensmechanismus bei klassischer Sand, und oder Splitt-Verfüllung.
  • Setzungsfreiheit: Schützt Rohrverbindungen und Dichtungen vor Scherkräften durch nachträgliche Setzungen, verhindert Lageveränderungen der Rohre und kann dazu beitragen, die Funktionsfähigkeit des gesamten Rohrsystems für eine längere Nutzungsdauer zu erhöhen.
03

Straßen- & Wegebau (Aufgrabungen in Verkehrsflächen)

Funktion: Verfüllung unterhalb von Fahrbahnen und Gehwegen

  • Ausreichende Tragfähigkeit: Ev2 ≥ 45 MN/m² erfüllt die Anforderungen nach DIN 18300 für den Unterbau von Verkehrsflächen.
  • Keine Nachsetzungen: Vermeidet die typischen „Flickenteppich“-Spurrinnen und Asphalteinbrüche über nachträglich verfüllten Gräben.
  • Homogenes Tragverhalten: Gleichmäßige Lastabtragung auch bei wechselnder Verkehrsbelastung.
04

Wasserschutzgebiete (WSG IIIA/IIIB)

Funktion: Verfüllung in sensiblen Trinkwasserschutzzonen

  • FFI-Zertifizierung / WSG-Eignung: Geprüfte Rezeptur, speziell für den Einsatz in Wasserschutzgebieten freigegeben.
  • Zusammensetzung unseres Naturafix Bodenmörtels (ZFSV): Minimiert das Risiko einer Beeinträchtigung des Grundwassers
  • Zulassung im Heilquellenschutzgebiet Stuttgart: Ausgewählte Sorten können in Stuttgart auch im Bereich von Heilquellen eingesetzt werden.
05

Baugruben, Hinterfüllungen, Kelleraußenwände & Widerlager

Funktion: Verfüllung von Arbeitsräumen im Hoch- und Ingenieurbau

  • Erreicht schwer zugängliche Bereiche: Fließt kraftschlüssig in enge Arbeitsräume zwischen Verbau und Bauwerk
  • Erschütterungsfrei: Schont angrenzende Bausubstanz und Nachbargebäude – relevant bei innerstädtischen Baustellen und Denkmalschutz
  • Wiederverwendung des Aushubs: Je nach Bodenqualität kann der Originalaushub direkt zu Naturafix Bodenmörtel verarbeitet werden – schont Recourcen im Abbau, Deponieraum und bedeutet evektive Kreislaufwirtschaft
06

Schacht- & Hohlraumverfüllung (Rückbau, stillgelegte Leitungen, Kavernenstollen)

Funktion: Vollständige, dauerhaft lösbare Verfüllung von Hohlräumen

  • Hohe Fließfähigkeit: Füllt auch komplex geformte Hohlräume in der Regel vollständig. Eine Fachgerecht. Entlüftung des Hohlraumes ist wichtig
  • Für stillgelegte Rohre geeignet: Tragfähige Dämmerverfüllung nach Bedarf ohne bzw. mit Anforderung an eine spätere Spatenlösbarkeit.
  • Die Tragfähigkeit: Unsere Rezeptur wird kann gezielt auf höhere Festigkeiten eingestellt werden. Diese Sorte ermöglicht eine Druckaufnahme und reduziert somit ein statisches Versagen z.B. eines stillgelegten Altrohres und verhindert mögliche Folgeschäden im Straßenkörper.

Fazit

Naturafix® Bodenmörtel überzeugt  auch dort, wo konventionelle Verfüllung an ihre Grenzen stößt. Zum Beispiel in Leitungsgräben, und engen innerstätischen Arbeitsräumen, in Wasserschutzgebieten und bei schwer zugänglichen Baugruben. Die Kombination aus Fließfähigkeit, Selbstverdichtung, geprüfter Wasserundurchlässigkeit und einstellbarer Tragfähigkeit macht das Produkt zur technisch überlegenen Alternative zur konventionellen Verdichtung. Wo andere Lösungen an ihre Grenzen stoßen, beginnt unsere Stärke. Doch auch in klassischen Verfüllanwendungen profitieren Kunden von einer Lösung, die Effizienz, Sicherheit und dauerhaft hohe Qualität vereint.

Wo Naturafix Bodenmörtel überzeugt

Bodenmörtel – Flüssigboden (ZFSV)

Die folgende Anwendungsbeispiele zeigen, in welchen Einsatzsparten Naturafix® Bodenmörtel (ZFSV) technisch besonders überzeugt, welche Funktion das Produkt dort jeweils übernimmt und warum es sich dabei gegenüber klassischen Verfüllmethoden auszeichnet.

01

Leitungsbau – Strom-, Gas-, Fernwärme- & Tele­kommunikations­leitungen

Funktion: Bettung und vollständige Ummantelung erdverlegter Leitungen

  • Hohlraumfreie Umhüllung: Da Naturafix fließfähig ist, umschließt es Kabel und Rohre lückenlos – auch an Muffen, Abzweigen und engen Leitungspaketen, wo mechanische Verdichtung kaum greift.
  • Punktlastfreie Lagerung: Keine konventionellen Verdichtungsgeräte mit Personal nötig. Keine punktuellen Druckbelastungen auf Kabelisolierung oder Rohrwand, die zu Langzeitschäden führen könnten.
  • Gleichmäßige Wärmeableitung: Homogene Einbettung ohne Lufteinschlüsse verbessert die Wärmeabfuhr bei Stromkabeln und reduziert das Risiko von Hotspots (Wärmestau).
  • Wärmedämmende Sonderrezeptur (in Erprobung): Isoliert den Rohrbereich gegen sommerliche Bodenerwärmung und hält die Temperatur im Rohr. Dies reduziert das Risiko einer deutlichen Wassererwärmung und damit eventuell verbundener Verkeimung u.a. bei Trinkwasserleitungen.
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.

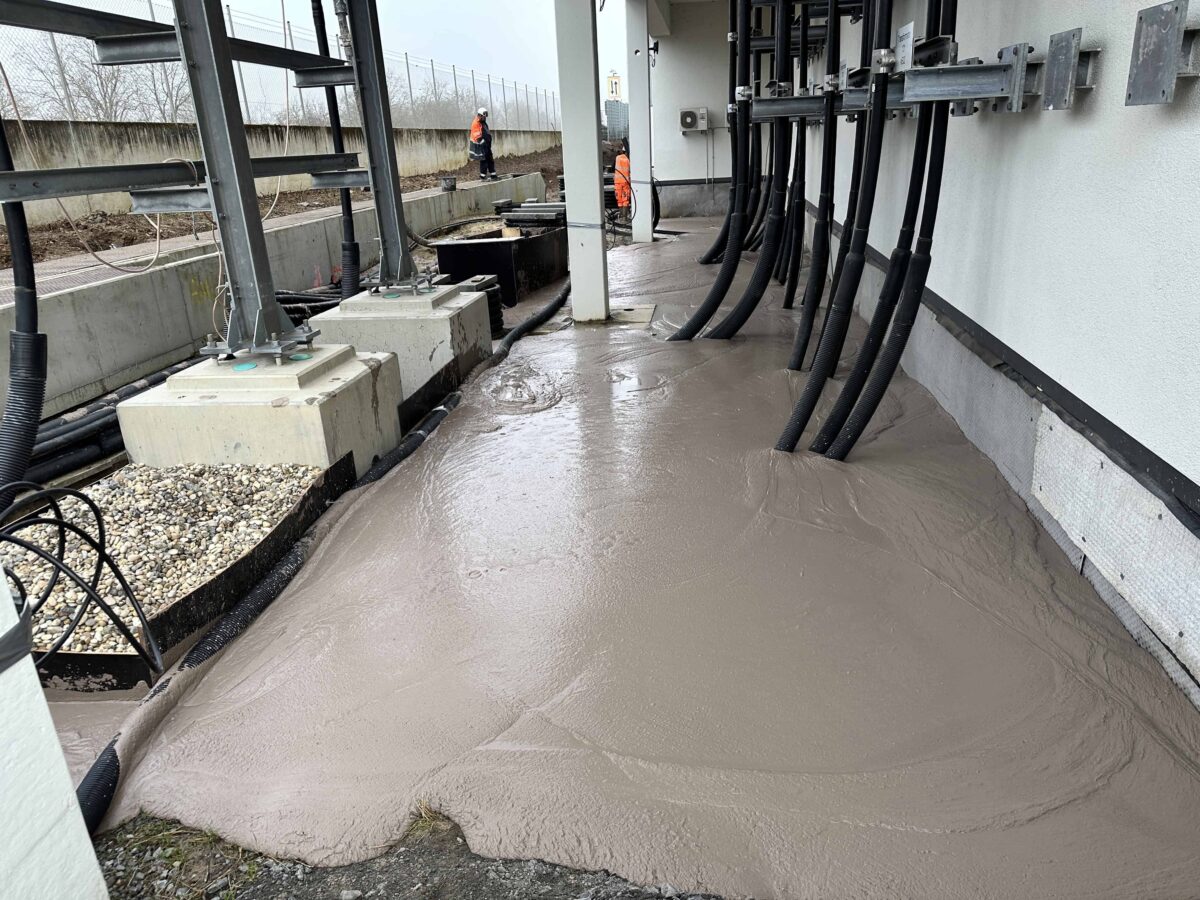

Referenzprojekt Leitungsbau
02

Kanal- & Abwasserbau

Funktion: Grabenverfüllung und Rohrbettung im Kanalbau

  • Geringe Wasserdurchlässigkeit: Verhindert Unterspülungen und Auswaschungen im Rohrumfeld – ein häufiger Schadensmechanismus bei klassischer Sand, und oder Splitt-Verfüllung.
  • Setzungsfreiheit: Schützt Rohrverbindungen und Dichtungen vor Scherkräften durch nachträgliche Setzungen, verhindert Lageveränderungen der Rohre und kann dazu beitragen, die Funktionsfähigkeit des gesamten Rohrsystems für eine längere Nutzungsdauer zu erhöhen.
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.

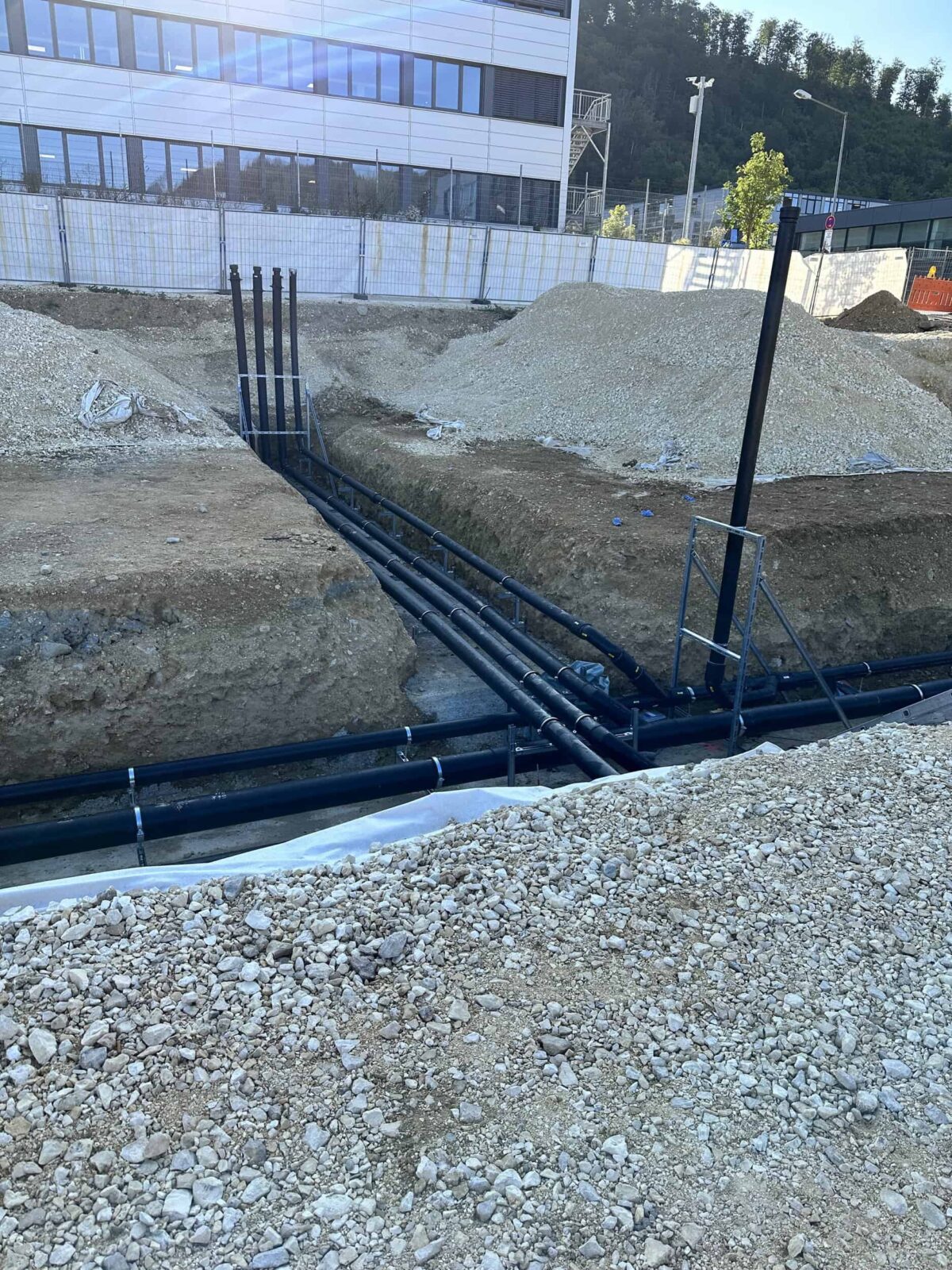

Referenzprojekt Leitungsbau
03

Straßen- & Wegebau (Aufgrabungen in Verkehrsflächen)

Funktion: Verfüllung unterhalb von Fahrbahnen und Gehwegen

  • Ausreichende Tragfähigkeit: Ev2 ≥ 45 MN/m² erfüllt die Anforderungen nach DIN 18300 für den Unterbau von Verkehrsflächen.
  • Keine Nachsetzungen: Vermeidet die typischen „Flickenteppich“-Spurrinnen und Asphalteinbrüche über nachträglich verfüllten Gräben.
  • Homogenes Tragverhalten: Gleichmäßige Lastabtragung auch bei wechselnder Verkehrsbelastung.
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.
Referenzprojekt Leitungsbau
04

Wasserschutzgebiete (WSG IIIA/IIIB)

Funktion: Verfüllung in sensiblen Trinkwasserschutzzonen

  • FFI-Zertifizierung / WSG-Eignung: Geprüfte Rezeptur, speziell für den Einsatz in Wasserschutzgebieten freigegeben.
  • Zusammensetzung unseres Naturafix Bodenmörtels (ZFSV): Minimiert das Risiko einer Beeinträchtigung des Grundwassers
  • Zulassung im Heilquellenschutzgebiet Stuttgart: Ausgewählte Sorten können in Stuttgart auch im Bereich von Heilquellen eingesetzt werden.
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.
Referenzprojekt Leitungsbau
05

Baugruben, Hinterfüllungen, Kelleraußenwände & Widerlager

Funktion: Verfüllung von Arbeitsräumen im Hoch- und Ingenieurbau

  • Erreicht schwer zugängliche Bereiche: Fließt kraftschlüssig in enge Arbeitsräume zwischen Verbau und Bauwerk
  • Erschütterungsfrei: Schont angrenzende Bausubstanz und Nachbargebäude – relevant bei innerstädtischen Baustellen und Denkmalschutz
  • Wiederverwendung des Aushubs: Je nach Bodenqualität kann der Originalaushub direkt zu Naturafix Bodenmörtel verarbeitet werden – schont Recourcen im Abbau, Deponieraum und bedeutet evektive Kreislaufwirtschaft
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.
Referenzprojekt Leitungsbau
06

Schacht- & Hohlraumverfüllung (Rückbau, stillgelegte Leitungen, Kavernenstollen)

Funktion: Vollständige, dauerhaft lösbare Verfüllung von Hohlräumen

  • Hohe Fließfähigkeit: Füllt auch komplex geformte Hohlräume in der Regel vollständig. Eine Fachgerecht. Entlüftung des Hohlraumes ist wichtig
  • Für stillgelegte Rohre geeignet: Tragfähige Dämmerverfüllung nach Bedarf ohne bzw. mit Anforderung an eine spätere Spatenlösbarkeit.
  • Die Tragfähigkeit: Unsere Rezeptur wird kann gezielt auf höhere Festigkeiten eingestellt werden. Diese Sorte ermöglicht eine Druckaufnahme und reduziert somit ein statisches Versagen z.B. eines stillgelegten Altrohres und verhindert mögliche Folgeschäden im Straßenkörper.
ReferenzprojektZeiss ProzesswasserrohreProzesswasserrohre in Oberkochen sollten kraftschlüssig und hohlraumfrei verfüllt werden.
Referenzprojekt Leitungsbau

Fazit

Naturafix® Bodenmörtel überzeugt  auch dort, wo konventionelle Verfüllung an ihre Grenzen stößt. Zum Beispiel in Leitungsgräben, und engen innerstätischen Arbeitsräumen, in Wasserschutzgebieten und bei schwer zugänglichen Baugruben. Die Kombination aus Fließfähigkeit, Selbstverdichtung, geprüfter Wasserundurchlässigkeit und einstellbarer Tragfähigkeit macht das Produkt zur technisch überlegenen Alternative zur konventionellen Verdichtung. Wo andere Lösungen an ihre Grenzen stoßen, beginnt unsere Stärke. Doch auch in klassischen Verfüllanwendungen profitieren Kunden von einer Lösung, die Effizienz, Sicherheit und dauerhaft hohe Qualität vereint.

Naturafix Bodenmörtel im Vergleich zum konventionellen Einbau

Im Vergleich

Was ist Bodenmörtel ZFSV?

Bodenmörtel ist ein zeitweise fließfähiger Baustoff, der aus aufbereitetem Bodenmaterial, Wasser und Bindemitteln besteht. Fachlich wird er auch als ZFSV (Zeitweise fließfähige, selbstverdichtende Verfüllbaustoffe) bezeichnet. Entscheidend für den Projekterfolg ist dabei nicht allein das Verfahren, sondern die richtige Abstimmung von Rezeptur, Einbaukonzept und Baustellenlogistik. Mit Naturafix® Bodenmörtel bietet Naturafix® eine projektspezifisch entwickelte Flüssigbodenlösung, die technische Sicherheit, Wirtschaftlichkeit und qualitativ hochwertige Bauausführung verbindet.

Der Flüssigboden wird in die Baugrube oder den Leitungsgraben eingebracht, verliert nach dem Einbau seine Fließfähigkeit und verfestigt sich selbstständig, ohne dass eine Verdichtung mit schwerem Gerät erforderlich ist. Je nach Rezeptur lassen sich Tragfähigkeit und spätere Lösbarkeit des Materials gezielt einstellen. Damit unterscheidet sich das Verfahren grundlegend vom konventionellen Einbau, bei dem Boden personalintensiv lagenweise eingebracht und mechanisch verdichtet wird.

Kriterium

Flüssigboden (ZFSV)

Konventioneller Einbau

Verdichtung

Keine Verdichtung nötig. Das Material verfestigt sich selbstständig ("selbstverdichtend") nach dem Einbau, ohne schweres Verdichtungsgerät.

Lagenweiser Einbau (Personal- Zeit und Geräteintensiv) mit anschließender maschineller Verdichtung (Rüttelplatte, Walze) in mehreren Arbeitsschritten.

Homogenität / Hohlraum­freiheit

Erreicht auch schwer zugängliche Bereiche, Winkel und Ecken nahezu hohlraumfrei. Die auf das Projekt auch individuell abstimmbare Naturafix® Rezeptur sorgt dabei für eine gleichmäßige Verfüllung auch unter anspruchsvollen Einbaubedingungen.

Bei beengten Platzverhältnissen, im Zwickelbereich unter Rohren sowie rund um Leitungen und Armaturen ist gleichmäßige Verdichtung und damit für den Auftraggeber zu gewährleistende Setzungsfreiheit technisch anspruchsvoll.

Setzungs­verhalten

Homogene Füllung vermeidet spätere Absenkungen und Nachsetzungen.

Nachträgliche Setzungen möglich, vor allem bei unzureichender Verdichtung.

Arbeits­zeit / Bau­ablauf

Zeit- und kostensparende Verfüllung, schnellerer Baufortschritt bei geringerem Personal- und Geräteeinsatz.

Mehr Zeitaufwand durch lagenweisen Einbau und wiederholte Verdichtungsübergänge pro Lage. Zusätzlicher Aufwand für Bereitstellung und Einsatz von Verdichtungsgeräten (Rüttelplatte, Walze, Stampfer, Radlader, Bagger plus Personal).

Platz­bedarf

Einbau direkt aus dem Fahrmischer oder alternativ per Pumpe möglich, dadurch auch in engen Straßen und Arbeitsräumen einbringbar. Schmalere Leitungsgräben möglich.

Breitere Gräben nötig, da neben dem Bewegungsspielraum für Verdichtungsgeräte auch die normgerechten Mindestarbeitsraumbreiten für das Personal einzuhalten sind.

Erschüt­terungen / Umgebung

Kein Verdichtungsgerät nötig – vermeidet Vibrationen, schont umliegende Bebauung.

Verdichtungsgeräte erzeugen Vibrationen, die angrenzende Bausubstanz/Leitungen beeinträchtigen können, insbesondere bei leistungsstarken Anbauverdichtern am Bagger.

Leitungs­schutz

Selbstverdichtend auch im Bereich von Leitungspaketen – kein rüttelnder, vibrierender mechanischer Krafteintrag.

Im Zwickelbereich unter und seitlich der Leitung ist eine kraftschlüssige Verdichtung technisch anspruchsvoll, wodurch sich das Beschädigungsrisiko erhöht.

Kosten

Weniger Personal, weniger Geräte, kürzere Bauzeit – das senkt die Kosten, besonders bei beengten Platzverhältnissen, im Baufeld und der Zufahrt.

Kosten abhängig von Materialzukauf, Entsorgung, Personal- und Geräteeinsatz.

Einbau­verfahren

Flexibler Einbau: direkt aus dem Fahrmischer oder per Pumpe.

Der Einbau erfolgt zeitaufwendig, oft von einer Zwischenlagerfläche aus, in mehreren Lagen mit gängigem Baugerät (z. B. Bagger, Radlader) und muss jeweils maschinell verdichtet werden.

Qualitäts­sicherung

Qualitätsgesichert nach FGSV Merkblatt M ZFSV: Naturafix begleitet Ihr Projekt von der Eignungsprüfung bis zur baubegleitenden Qualitätssicherung.

Das Naturafix Qualitätssicherungssystem verfügt über Eignungsprüfung, Eigenüberwachung und Fremdüberwachung

Fazit

Flüssigboden (ZFSV) bietet gegenüber dem konventionellen Einbau auch dort deutliche Vorteile, wo Platzverhältnisse beengt sind, Leitungen gekreuzt werden oder eine gleichmäßige Verdichtung technisch schwierig ist. Die Einsparungen bei Arbeitszeit, Personal, Material und Entsorgung sowie die verbesserte Umweltbilanz machen das Verfahren zu einer wirtschaftlich und ökologisch attraktiven Alternative.

Mit Naturafix® profitieren Auftraggeber dabei nicht nur von den Vorteilen des Verfahrens, sondern auch von einem erfahrenen Partner für Beratung, Rezepturentwicklung, Qualitätssicherung und Ausführung. Besonders bei anspruchsvollen Rahmenbedingungen spielt diese Jahrzente lange Erfahrung ihre Stärken aus, gleichzeitig bietet Naturafix® auch für Standardanwendungen eine wirtschaftliche und zuverlässige Lösung.

Häufig gestellte Fragen

Kurzüberblick

Diese Fragen stellen uns Planer, Bauunternehmen, Kommunen und andere Kunden immer wieder. So wissen Sie schnell, ob Bodenmörtel zu Ihrem Projekt passt.

Anwendung

Für Rohrleitungsgräben (Wasser, Gas, Strom, Telekom), Kanalbau, Hohlraum- und Baugrubenverfüllungen sowie im Straßen- und Gleisbau – überall dort, wo Hohlräume zuverlässig und ohne Verdichtung verfüllt werden müssen.

Es ist möglich unter Wasser Bodenmörtel einzubringen. Bei Fragen zu dieser Anwendung wenden Sie sich bitte an unseren Vertrieb.

Nein – sonst besteht die Gefahr, dass sich die Bestandteile entmischen.

Ja – „selbstverdichtend“ steht sogar im Namen der Baustoffklasse ZFSV. Der Bodenmörtel verdichtet sich beim Einbau von selbst, ganz ohne Rüttler oder Stampfer.

Sand oder Kies müssen lagenweise eingebaut und verdichtet werden. Flüssigboden-Bodenmörtel fließt von selbst in jede Ecke, verdichtet sich eigenständig und spart dadurch Zeit, Personal und Maschineneinsatz.

Ja, er eignet sich gut zur Verfüllung von Leitungsgräben und zum Herstellen von Unterbauten im Straßenbau, da er sich gleichmäßig verdichtet und schnell belastbar wird.

Ja, gerade dort spielt er seine Stärke aus: Durch seine Fließfähigkeit erreicht er auch enge und schwer zugängliche Bereiche, in denen klassisches Verdichten kaum möglich ist.

Material

In der Regel können Sie die Fläche schon am nächsten Tag betreten. Überbaut werden kann sie meist nach 48 Stunden.

In der Regel ist die Fläche nach 48 Stunden überbaubar.

Nein. Da Wasser kristallin eingelagert wird, ist der Bodenmörtel nicht frostbeständig.

Nein – sonst können sich die Bestandteile entmischen und die guten Eigenschaften gehen verloren.

Für die meisten Anwendungsfälle haben wir die passende Mischung. Sprechen Sie uns bei Fragen einfach an.

Wir haben rund 10 Standardsorten im Programm, die wir bei Bedarf an Ihre Baustelle anpassen.

Für so gut wie jede Anwendung gibt es bei uns die passende Sorte.

Ja, die Konsistenz lässt sich ganz nach Bedarf einstellen.

Ja, für Kunststoffmantelrohre haben wir eine passende Sorte.

Ja, das ist bei uns möglich (z. B. in den Schutzgebieten WSG IIIA/IIIB bzw. HSG III/IV).

In unserer eigens dafür entwickelten Mischanlage BMT 3000.

Ja , unser Bodenmörtel lässt sich später bei Bedarf später wieder lösen und aufgraben. Das ist einer der großen Vorteile gegenüber klassischen Verfüllmethoden.

Begehbar ist die Fläche meist schon am nächsten Tag, überbaubar in der Regel nach 48 Stunden.

Sprechen Sie uns gerne zu Ihrem konkreten Bedarf an – wir finden für jede Baustellengröße eine passende Lösung.
